1、产品执行标准

MT818.2-2009《煤矿用电缆 第2部分：额定电压1.9/3.3KV及以下采煤机软电缆》

2、使用范围

本产品用于额定电压1.9/3.3KV及以下采煤机及类似设备

3、工作条件

额定电压U0/U分别为0.38/0.66KV、0.66/1.14KV和1.9/3.3KV。
电缆导体的允许最高工作温度为65°C。
电缆弯曲半径不小于电缆外径6倍。
电缆的地线芯应良好接地。

4、电缆型号名称

型号	名称	用途
MC-0.38/0.66	采煤机橡套软电缆	额定电压为0.38/0.66KV采煤机及类似设备的电源连接
MCP-0.38/0.66	采煤机屏蔽橡套软电缆	额定电压为0.38/0.66KV采煤机及类似设备的电源连接
MCP-0.38/0.66	采煤机屏蔽橡套软电缆	额定电压为0.66/1.14KV采煤机及类似设备的电源连接
MOP-1.9/3.3	采煤机屏蔽橡套软电缆	额定电压为1.9/3.3KV采煤机及类似设备的电源连接

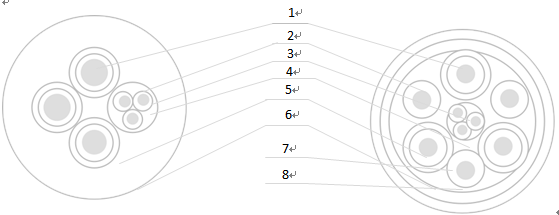

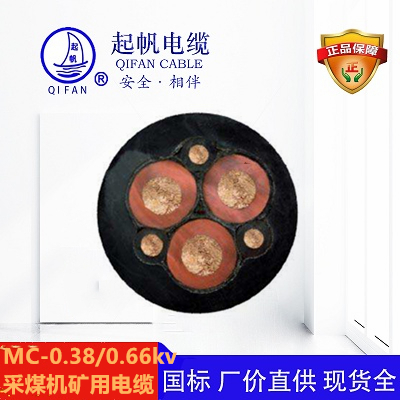

5、产品结构示意图

1、动力线芯导体;
2、地线芯导体及半导电层(电缆可挤包绝缘层) ;
3、 控制线芯导体;
4、 绝缘;
5、动力线芯半导电屏蔽层( MC型电缆无屏蔽层) ;
6、外护套;
7、内护套;
8、加强层

6、产品结构
额定电压0.38/0.66KV电缆尺寸参数

芯数×导体标称横截面		标称厚度		电缆外径
动力纤芯	地线芯	动力线芯绝缘	护套	MC-0.38/0.66	MCP-0.38/0.66
3×16	1×4	1.6	4.5	29.5~34.5	33.0~38.0
3×25	1×6	1.8	5.5	36.0~41.0	39.0~45.0

3×35	1×6	1.8	5.5	39.0~45.0	42.5~48.5
3×50	1×10	2.0	5.5	44.0~50.5	47.5~54.5
3×70	1×16	2.0	6.0	50.0~57.5	53.0~60.5
3×95	1×25	2.2	6.0	56.0~63.5	59.5~67.0
3×120	1×25	2.4	6.0	60.5~68.5	63.5~72.0



额定电压0.66/1.14KV电缆尺寸参数

芯数×导体标称参数			标称厚度			电缆外径
动力线芯	地线芯		动力线芯绝缘	护套		MCP-0.66/1.14
	A型	B型		A型	B型	A型	B型
3×25	1×6	--	2.0	6.0	--	41.0~47.0	--
3×35	1×6	3×10/3	2.0	6.0	7.0	44.0~51.0	53.0~58.5
3×50	1×10	3×16/3	2.2	7.0	7.5	51.5~59.0	60.0~67.0
3×70	1×16	3×25/3	2.2	70	7.5	56.0~63.5	65.0~72.0
3×95	1×25	3×25/3	2.4	7.0	7.5	62.0~70.5	70.0~73.0
3×120	1×25	3×35/3	2.6	7.0	7.5	66.5~75.5	75.0~82.0
3×150	1×35	3×50/3	2.6	7.0	7.5	71.5~80.5	77.5~86.0
